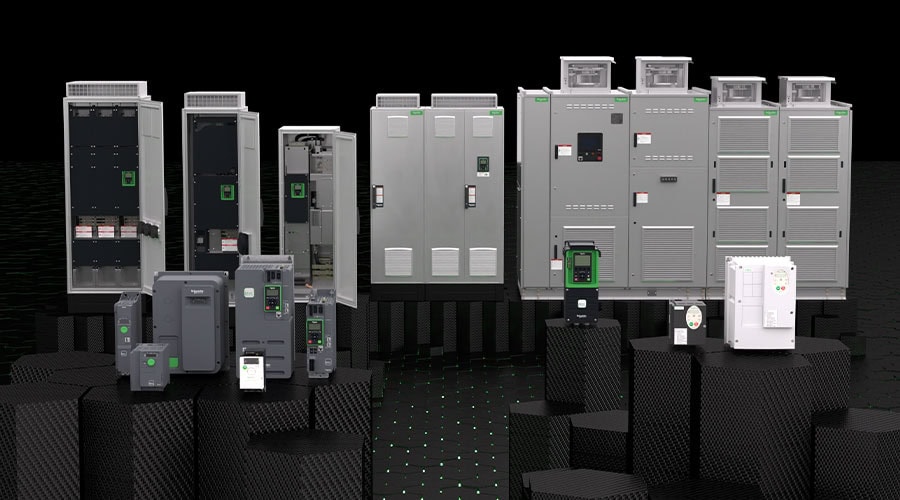

Comprendre la technologie des variateurs de fréquence

Un variateur de fréquence est un appareil électronique qui règle la vitesse d’un moteur électrique alternatif en modifiant la fréquence et la tension de son alimentation. Il remplace avantageusement un moteur branché directement sur le réseau, qui tourne toujours à une vitesse à peu près fixe.

Explorons les mécanismes des variateurs de fréquence, leurs applications et les avantages d’un partenariat avec des marques réputées dans le domaine de l’énergie pour des solutions électriques.

Qu’est-ce qu’un variateur de fréquence ?

Un variateur de fréquence ajuste la fréquence du courant alternatif fourni à un moteur. La vitesse d’un moteur asynchrone dépend de cette fréquence et du nombre de paires de pôles : la vitesse de synchronisme vaut 60 × f / p (en tours par minute, f en hertz, p en paires de pôles). Le variateur peut donc accélérer ou ralentir le moteur sans dispositif mécanique, tout en maîtrisant le couple.

Il est utile partout où la vitesse doit suivre le besoin : bandes transporteuses, ventilateurs, pompes, compresseurs.

Fonctionnement des variateurs de fréquence

Le variateur convertit d’abord le courant alternatif à fréquence fixe du réseau électrique (50 Hz) en courant continu à l’aide d’un redresseur. Ce courant continu est ensuite transformé par un onduleur en courant alternatif à fréquence et tension variables, en fonction des exigences opérationnelles du moteur.

Pour que le moteur conserve un flux magnétique correct, le variateur fait varier la tension en proportion de la fréquence (loi dite « U/f »). Dans les modèles plus évolués, le système de contrôle mesure ou estime la vitesse du moteur et la compare à la consigne pour corriger l’écart en continu.

Composants d’un variateur de fréquence

Un variateur se compose de quatre blocs :

• Redresseur : transforme le courant alternatif du réseau en courant continu.
• Bus continu (lien DC) : des condensateurs lissent la tension redressée.
• Onduleur : recrée un courant alternatif de fréquence et de tension réglables, généralement par modulation de largeur d’impulsion.
• Unité de contrôle : reçoit la consigne et les mesures, et pilote l’onduleur.

Applications des convertisseurs de fréquence

Les variateurs sont très répandus dans l’industrie et le bâtiment. Parmi les usages courants :

• Systèmes de chauffage, ventilation et climatisation (CVC)
• Convoyeurs industriels
• Pompes à eau
• Machines-outils
• Compresseurs

Avantages de l’utilisation des variateurs de fréquence

1. Efficacité énergétique : en adaptant la vitesse à la charge réelle, le variateur réduit la consommation. Le gain est particulièrement net sur les pompes et ventilateurs centrifuges, où une faible baisse de vitesse diminue fortement la puissance absorbée.
2. Meilleur contrôle des processus : un réglage précis de la vitesse améliore la régularité de la production.
3. Durée de vie des équipements : en supprimant les démarrages et arrêts brusques, le variateur réduit les contraintes mécaniques exercées sur les moteurs et autres appareils connectés.
4. Réduction du bruit : un moteur qui tourne moins vite fait généralement moins de bruit.
5. Flexibilité : la vitesse se règle selon la tâche, sans changer de poulie ni de réducteur.

Choisir et installer un variateur de fréquence

Le déploiement consiste à intégrer le variateur au système électrique existant, puis à le paramétrer (plaque signalétique du moteur, rampes d’accélération, limites de courant). Il demande une expertise technique et doit être confié à un électricien ou à un automaticien habilité, en suivant la notice du fabricant.

Avant l’achat, vérifiez les points suivants :

• Type de charge : couple constant (convoyeurs, compresseurs à piston) ou couple quadratique (pompes, ventilateurs), qui n’exigent pas le même dimensionnement.
• Spécifications du moteur : puissance, courant nominal, tension, adaptation à un fonctionnement à vitesse réduite (refroidissement).
• Environnement : température, poussière, humidité, ventilation de l’armoire et indice de protection.

Parmi les erreurs fréquentes : sous-dimensionner le variateur, négliger la longueur des câbles moteur et le blindage, oublier la compatibilité électromagnétique et les harmoniques renvoyées sur le réseau (des filtres ou selfs peuvent être nécessaires).

Pourquoi choisir un fournisseur reconnu ?

Un variateur est un équipement qui engage la fiabilité d’une installation entière. Un fournisseur établi présente plusieurs intérêts concrets :

• Documentation technique complète et produits conformes aux normes en vigueur
• Assistance à la mise en service et service après-vente
• Gammes adaptées à différentes puissances et options de communication
• Disponibilité des pièces de rechange sur la durée

Bien comprendre le fonctionnement d’un variateur permet de mieux dimensionner son installation, de réaliser des économies d’énergie et de ménager ses machines.
