Industrie : comment faire une gravure sur métal ?

Pour graver du métal en contexte industriel, on utilise surtout la micro-percussion, le laser ou, plus rarement aujourd’hui, le poinçonnage manuel. Longtemps réalisée à la main avec des poinçons, la gravure s’est automatisée avec l’industrie 4.0 : les machines offrent un rendu plus régulier, plus rapide et plus reproductible. Voyons comment fonctionne la micro-percussion et comment choisir la bonne configuration.

Qu’est-ce que la gravure par micro-percussion ?

Les équipements de gravure sur métal par micro-percussion sont des outils à la pointe de la technologie. Le principe est simple. La machine alimente en électricité une bobine qui va déplacer un noyau et un stylet pour impacter et graver une pièce en métal. Le logiciel intelligent pilote l’ensemble percuteur afin de réaliser la gravure demandée par l’opérateur de manière automatique.

Quelles alternatives pour graver du métal ?

La micro-percussion n’est pas le seul procédé. Le poinçonnage manuel reste possible pour de très petits volumes, mais le résultat dépend de la main de l’opérateur. Le marquage laser enlève ou modifie la matière en surface, sans contact, et convient bien aux marquages fins. Le marquage électrochimique, lui, sert surtout à des marquages superficiels. La micro-percussion se distingue par des points imprimés en relief dans la matière, lisibles même sur des surfaces brutes ou peintes.

Comment réaliser une gravure sur une pièce en métal ?

La gravure sur métal peut être faite de différentes manières selon les besoins d’une entreprise. La taille des pièces à graver, la méthode de marquage et le type de marquage sont différents critères qui peuvent influer sur la configuration à choisir.

Configuration portable

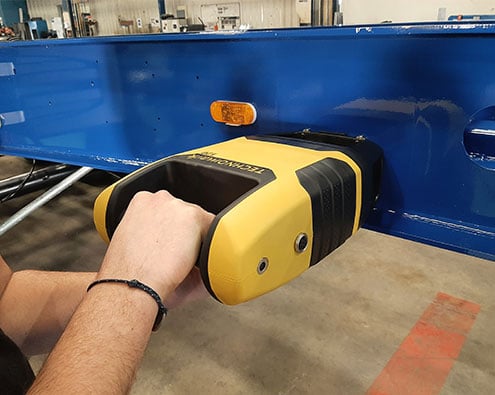

La configuration portable permet à l’opérateur de saisir la tête de marquage à la main et d’effectuer la gravure sur métal en se déplaçant vers la pièce. Cette configuration est dédiée au marquage de pièces lourdes et difficiles d’accès et permet d’éviter la manutention inutile. Certains équipements proposent des solutions sans fil entre la tête et le contrôleur pour faciliter encore plus le marquage.

Configuration établi et mixte

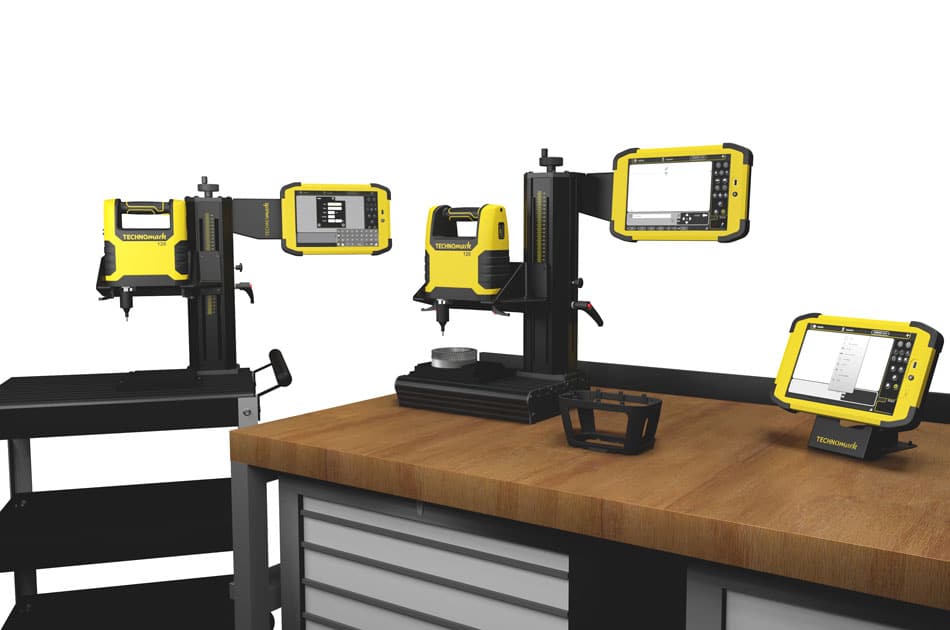

La configuration établi est conçue pour réaliser des marquages à l’aide d’un socle colonne. Les différentes pièces à marquer sont placées et bridées sur le socle puis gravées en petite et moyenne série. L’installation est simple et rapide d’exécution. Cette configuration développée pour être installée sur un poste de travail est idéale pour le marquage de pièces de petites à moyennes dimensions. Il existe également une configuration appelée « mixte » car elle combine l’usage portable et l’usage établi, en rendant la tête de marquage modulable.

Configuration intégrée

La gravure par micro-percussion peut également être adaptée à une production automatisée. Les équipements peuvent facilement être pilotés par un automate, pour marquer des produits en grande série sur une ligne de production.

Quels sont les avantages de la gravure sur métal par micro-percussion ?

Marquage durable

Les marquages par micro-percussion sont fiables : ils résistent à l’usure et sont difficiles à falsifier. On les qualifie de permanents, ce qui les rend courants pour les numéros de série sur les châssis de véhicules et les pièces à traçabilité obligatoire.

Partage des informations

Les machines récentes sont conçues pour s’intégrer dans un processus d’industrie 4.0 qui implique une circulation des données. Elles se connectent aux réseaux de l’entreprise et échangent des informations dans les deux sens, qu’il s’agisse des marquages réalisés ou des fichiers de marquage à produire. Ce sont des solutions adaptées aux productions automatisées.

Aucune amorce de rupture

La micro-percussion marque par déformation de la matière. Les impacts ne génèrent aucun copeau et, selon les fabricants, ne créent pas d’amorce de rupture : la pièce garde sa robustesse. Pour une pièce soumise à de fortes contraintes, il reste prudent de valider la profondeur et le type de marquage auprès du bureau d’études.

Rendu esthétique

Contrairement aux poinçons manuels, une machine donne un marquage uniforme. Les paramètres (profondeur, taille, espacement) se règlent selon les besoins de l’opérateur, pour un rendu plus net et plus professionnel.

Comment choisir son équipement ?

Avant de choisir, posez-vous quelques questions :

• Quelle est la taille et le poids des pièces, et sont-elles faciles à déplacer ?
• Quel volume faut-il marquer : à l’unité, en petite série ou en grande série ?
• Quelles informations graver (texte, numéro de série, code 2D) et avec quelle lisibilité ?
• Faut-il connecter la machine à un automate ou au réseau de l’entreprise ?

Parmi les erreurs fréquentes : choisir une configuration sans tenir compte de l’accès à la pièce, négliger la dureté du matériau ou oublier de tester le marquage sur un échantillon. Pour l’installation et la sécurité d’utilisation, suivez la notice du fabricant et, pour une intégration en ligne de production, faites appel à un intégrateur ou au fournisseur.
